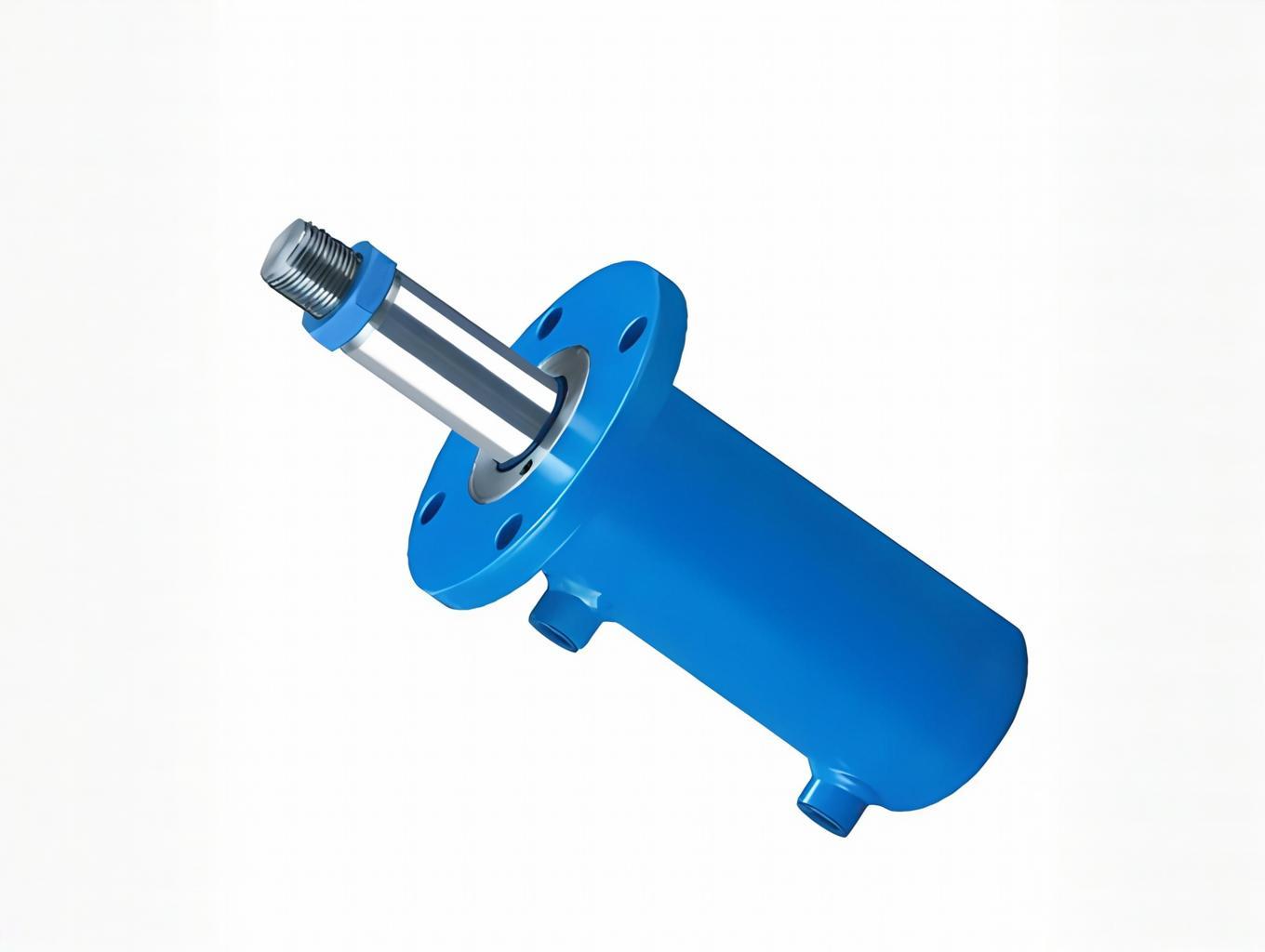

如何正确理解液压油缸行程的真正含义及精确测量？

液压缸行程是指活塞杆从完全缩回到完全伸展的移动距离。该测量对于液压缸的规格至关重要。它影响着液压系统的工作方式以及与机器的配合。了解准确的液压缸行程有助于工程师和技术人员，帮助他们避免在使用或制造设备时出现问题。精确测量液压缸行程可以使设备更稳定，减少运动波动，提高安全性。这可以通过减少机械应力来实现。密切关注行程也有助于预测性维护，从而减少停机时间并节省维修费用。

关键要点

• 液压缸行程表示活塞杆移动的距离。它从完全缩进到完全伸出。它并不代表整个油缸的长度。

  确测量行程有助于确保机器安全，还能帮助机器更高效地运转，延长使用寿命。这可以减少机器的压力和故障。

  使用合适的工具测量行程，例如卷尺或卡尺。您也可以使用线控编码器。这些工具可以帮助您获得精确的测量结果并避免错误。

• 经常检查并保养液压缸。定期测量行程，可以防止故障发生，并节省维修费用。

• 测量时务必遵守安全规则。仅使用额定负载的80%。佩戴安全装备，以保护工人和设备。

定义

液压缸行程是指活塞在缸内移动的距离。在机械工程领域，专家称之为从起始点到终止点的距离。对于任何液压缸来说，行程都是一个重要的参数。其他重要参数包括缸体类型、最高压力、缸径和活塞杆直径。行程向用户展示了活塞杆的移动距离。这有助于他们为自己的机器选择合适的液压缸。

提示：安装或更换液压缸前，务必检查液压缸行程。此步骤可确保设备正常运行。

行程与气缸长度

很多人会混淆液压缸行程和缸体总长。这两者并不相同。液压缸行程是指活塞杆从完全缩进到完全伸出的距离。这个距离表示液压缸在使用过程中的运动量。

液压缸总长是指液压缸组件的总长度，包括缸筒、活塞杆和所有其他部件。机器工作时，总长度不会发生变化。它对于将液压缸安装到机器中至关重要，但它并不能反映活塞杆的运动。

下表显示了差异：

要测量液压缸行程，首先测量从缸体上的一个固定点到活塞杆完全缩回时的标记点之间的距离。然后，在缸体完全伸出时再次测量。用第二个数字减去第一个数字。得到的答案就是液压缸行程。无论活塞杆是缩回还是伸出，缸体的总长度都保持不变。

一些先进的系统，例如线控编码器，可以立即测量活塞在液压缸内的行程。这些系统提供行程的实时数据，帮助操作员在液压缸工作时观察其状态。

常见误解

许多用户在谈论液压缸行程和液压缸长度时会犯错误。以下是一些常见的错误：

• 有些人认为液压缸的总长度与行程相同。这是不正确的。行程仅测量杆的移动距离。

• 另一些人认为液压缸越长，行程就越长。实际上，行程取决于杆的设计和长度，而不仅仅是整体尺寸。

• 一些用户从杆的末端到筒的末端进行测量，这给出了总长度，而不是液压缸的行程。

• 有些人认为，所有缸径和杆尺寸相同的液压缸都具有相同的行程。这是不正确的。即使其他尺寸相同，制造商也可以生产行程不同的液压缸。

注意：务必阅读制造商关于液压缸行程的规格。切勿仅凭观察缸体来猜测。

了解液压缸行程和缸体总长度之间的差异，有助于用户根据自身需求选择合适的液压缸。这还能避免安装过程中出现错误，并防止设备损坏。

液压缸的重要性

性能影响

精确测量液压缸行程至关重要。工程师需要准确的数值来确保系统更高效地运行。他们会关注负载、刚度、温度和压力等因素。如果技术人员能够正确测量活塞运动，机器就能更精准地运转。液压系统使用专用工具来检查行程和其他参数。这些工具包括位移传感器和压力传感器。操作员了解行程的工作原理后，就能在不同情况下控制运动。这有助于他们设计更高效的系统，并在必要时调整控制方式，从而确保机器运行良好，使用寿命更长。

• 准确的行程测量有助于：

  • 获得精确的运动和定位

  • 对负载或压力变化快速反应

  • 减少操作失误

  • 为每项工作设置液压系统

提示：使用电子工具实时观察行程。这有助于控制系统并避免代价高昂的错误。

安全因素

安全意味着在检查液压缸行程时要遵守相关规定。操作员应仅使用额定负载和行程的80%。这可以防止液压缸过度拉伸或断裂。鞍座可以分散负载并保护柱塞螺纹。坚固的支撑可以保持液压缸稳定。压力表可以监测系统压力。使用临时支撑进行支撑可以防止维护期间受伤。检查液压缸是否损坏或变化可以降低风险。

1. 确保服务端口朝上。

2. 用液压油填充两侧。

3. 安装球阀、压力表、安全阀和控制阀。

4. 移动气缸几次以排出空气。

5. 将活塞杆置于中间，关闭球阀。

6. 调高安全阀直到压力表显示额定压力。

7. 记下压力读数并观察变化。

注意：务必佩戴安全装备。流体流向活塞侧时，切勿关闭球阀。

维护和寿命

测量液压缸行程通常有助于维护，并延长设备的使用寿命。传感器让操作员能够监测活塞的运动，而不仅仅是活塞末端。如果没有良好的行程测量，系统可能会失去位置控制、出现压力问题或泄漏。这些问题可能会导致机器停止工作并损坏。拉绳传感器等特殊传感器即使在严苛的环境下也能保持测量准确。定期检查并选择合适的传感器有助于液压缸的良好运行。

• 正确测量行程的好处：

  • 更少的故障和修复

  • 延长液压缸的使用寿命

  • 更好的控制和自动化

  • 降低维护成本

提示：务必在每个维护计划中都包含行程测量。这可以确保液压缸的性能和安全性。

测量液压缸行程

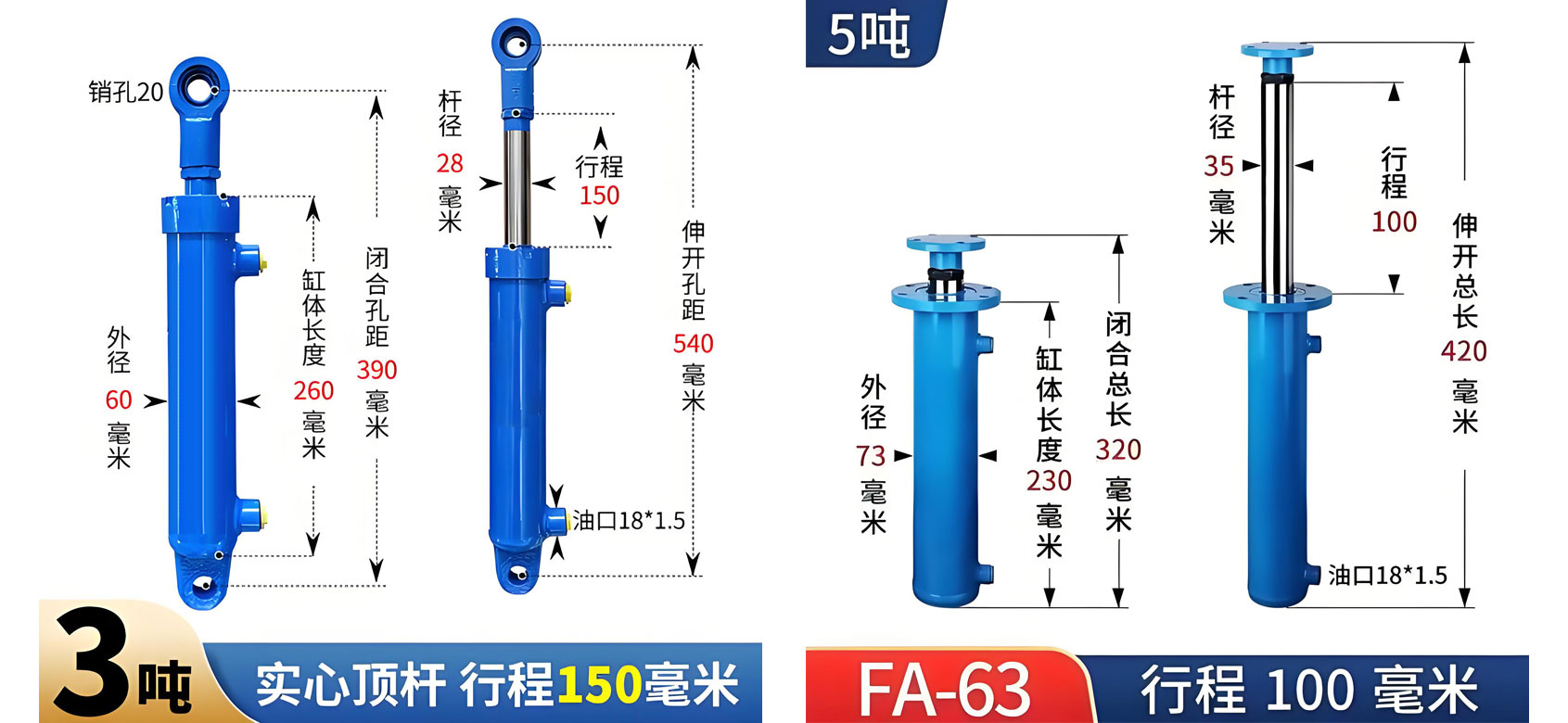

举例说明（如下图所示）

所需工具

技术人员使用不同的工具来测量液压缸行程。最简单的工具是卷尺。卡尺有助于更精确地测量活塞杆。专家使用线控编码器系统进行高级工作。SIKO SGH10 是一个受欢迎的选择。该系统安装在液压缸内部，使用鲍登线传感器。它可以立即测量液压缸行程并给出准确的结果。SGH10 在高压下工作良好，不易损坏。它不需要在活塞上开大孔，因此液压缸保持坚固。其他工具包括位移传感器和压力表。这些工具可帮助操作员在工作时检查液压缸行程。

提示：选择适合您的气缸类型以及您需要的精确度的工具。

逐步流程

测量液压缸行程需要谨慎的步骤。您可以使用手动或传感器测量方法。始终从完全缩回到完全伸展进行测量。这样可以获得最精确的液压缸行程测量值。

1. 将液压缸杆完全拉入。在杆上标记一个点。

2. 测量从固定点到标记的缩回长度。

3. 将液压缸杆完全推出。

4. 测量从同一位置到标记的延伸长度。

5. 从伸出的长度中减去缩回的长度，这就是气缸行程。

有些技术人员会从两端安装销的中心进行测量。这种方法适用于已安装的油缸。如果油缸不在机器上，请将其取出并用手拉出杆。使用卡尺可以更精确地测量活塞杆。对于先进的系统，像 SGH10 这样的线控编码器可以提供实时数据。这些传感器监测杆在液压缸内的移动并显示行程。

注意：务必遵守安全规则。测量前请关闭液压系统。佩戴安全装备并检查是否有泄漏。

测量技巧

专家提供一些关于如何正确测量液压缸行程的技巧。这些技巧可以帮助您避免错误并获得更好的结果。

• 当杆进出时，从两端针孔的中心进行测量。

• 使用卡尺直接测量活塞杆。这个工具非常精确。

• 始终从伸展长度中减去收缩长度以获得完整范围。

• 检查安装样式，例如 U 形夹或法兰，并以正确的方式进行测量。

• 将端口尺寸和螺纹类型与液压系统相匹配，以避免出现连接问题。

• 为了获得更好的准确性，请考虑活塞在气缸内的位置。

• 确保活塞杆直径适合工作要求。这样可以防止弯曲或断裂。

• 使用带有测量值的图纸或照片与供应商交谈。

• 如果对任何步骤不确定，请咨询专家。这可以减少错误和停机时间。

常见的错误包括测量油缸总长度而不是行程、不检查安装方式以及忘记活塞位置。技术人员应始终测量从完全缩回到完全伸展的距离。切勿猜测或使用粗略的数字。像 SGH10 线绳编码器这样的先进传感器系统有助于避免这些错误。这些系统能够提供直接且准确的液压缸行程数据。

提示：良好的液压缸测量方法可提高设备安全性和运行效率。经常检查并使用合适的工具将大有裨益。

行程测量问题

结果不准确

许多技术人员在测量液压缸行程时遇到困难。各种因素都可能导致错误的结果。天气、传感器类型以及液压缸的排列方式都很重要。一些常见问题包括：

• 为传感器钻深孔的成本更高，并且会使活塞更弱。

• 更长的冲程使钻孔更加困难并且花费更多钱。

• 外部传感器很容易因污垢、灰尘或撞击而损坏。

• 内部传感器不会因外部损坏，但需要特殊密封来阻止泄漏。

• 磁致伸缩传感器需要仔细钻孔，这对于长行程来说很困难。

• 如果气缸没有对齐，可能会划伤杆并破坏密封。

• 脏的液压油会损坏密封件和活塞杆。

• 炎热或寒冷的天气会改变油液的稠度。寒冷天气会使油液变稠，炎热天气会使油液变稀。这会导致气缸运转缓慢或行程读数错误。

• 流体中的污垢、垃圾或水会磨损密封件并阻塞流体，从而降低测量的准确性。

提示：请将气缸远离过热或过冷的地方，并避免灰尘。使用优质的涂层和密封件，以保持正确的行程测量。

故障排除

技术人员可以采取一些步骤来纠正错误的行程读数。检查并修复通常可以保证测量结果准确。以下是一份清单，希望能有所帮助：

1. 检查液位并根据需要添加。

2. 让系统中的空气排出，以停止弹跳运动。

3. 检查液体，如果脏了就更换。

4. 确保流体的稠度适合温度。

5. 检查泵是否工作正常，如果压力低则修理或更换。

6. 检查软管和过滤器是否堵塞或损坏；清洁或更换它们。

7. 检查气缸密封件是否损坏；更换损坏的密封件。

8. 拆开气缸并检查内部零件；修理或更换损坏的零件。

9. 检查并将系统压力设置为制造商所说的值。

10. 确保气缸排列整齐，且没有任何东西阻挡它。

技术人员应使用专用工具以获得更好的效果。将气缸安装到位，使检修口朝上，并在两侧注入清洁的液体。连接球阀、压力表、泄压阀和控制阀。移动气缸排出空气，然后关闭杆侧并增加压力。观察压力变化，检查密封或管路是否存在问题。

注意：如果执行这些步骤后问题仍未解决，请寻求帮助。正确检查和安装设备可以避免大多数行程测量错误。

正确测量液压缸行程可确保机器安全可靠地运转，并延长使用寿命。为了获得最佳测量结果，技术人员应做到以下几点：首先，测量杆完全伸入和完全伸出时的值。其次，始终使用相同的位置进行测量，例如销轴的中间或外边缘。拆卸任何部件前，请务必检查测量值。

定期维护有助于保持行程测量的准确性。团队会检查密封件、液位，并向运动部件添加润滑油。特殊传感器可以提前发现问题。经常检查并采取正确的步骤，可以使液压系统更好地工作。

提示：每天检查并每隔几个月进行一次更大规模的检查，以确保行程测量正确。

常问问题

Q：液压缸行程和缸体总长度有什么区别？

A：液压缸行程 表示活塞杆的进出距离。液压缸总长度是指整个液压缸，包括缸筒和活塞杆。机器工作时，总长度不会发生变化。

Q：为什么准确的行程测量对安全很重要？

A：正确测量行程可防止杆移动过远。这可确保设备安全正常运行，并有助于防止事故发生和液压系统损坏。

Q：哪些工具可以最精确地测量液压缸行程？

A：线拉编码器和位移传感器非常精确。这些工具可以实时监测杆的移动。技术人员使用它们进行精密的检查和控制。

Q：技术人员应多久检查一次液压缸行程？

A：技术人员需要在定期维护期间检查行程。专家建议每天检查，每隔几个月进行一次更全面的检查。经常检查有助于及早发现问题。

Q：技术人员可以在安装气缸时测量行程吗？

A：是的，技术人员可以在气缸仍在机器上的情况下测量行程 。他们从安装销的中间位置开始测量，此时活塞杆进出。这种方法适用于大多数机器。
